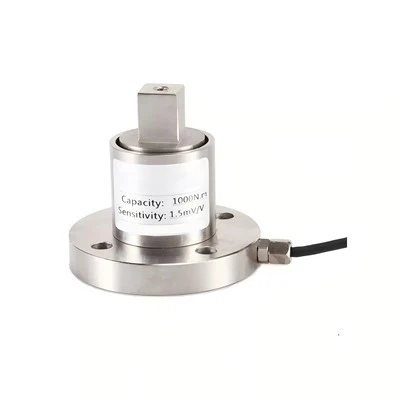

Statische koppeltransducer voor industriële kalibratie
Model: ZNJ-100
Een statische koppelsensor, ook wel reactiekoppelsensor genoemd, meet de draaiende kracht op een niet-roterend object of in een stabiel, langzaam- bewegend systeem. Ze zijn ontworpen om het reactiekoppel te meten, de torsiekracht die wordt gegenereerd tegen een vaste steun, zonder de continue rotatie te meten. Deze sensoren worden zeer gewaardeerd vanwege hun stabiliteit, precisie en duurzaamheid.
◆ Afmetingen:
◆ Functies en toepassingen
| 1. Past weerstandsrekstrookje toe, een gevoelige component met hoge nauwkeurigheid, stabiel en betrouwbaar. | |||||
| 2. Laag koppelvermogen, eenvoudig te installeren en te gebruiken. | |||||
| 3. Eén uiteinde met spieverbinding en een ander uiteinde met flensverbinding. | |||||
| 4. Geschikt voor statische koppelmeting. |
◆ Ttechnische parameter
| Parameter | Specificatie | ||||
| Capaciteit | 0,5,1,2,5,10,20,30,50,100Nm | ||||
| Nominaal vermogen | 1,3 ± 10% mV/V | ||||
| Nul saldo | ±1%F.S | ||||
| niet-lineariteit | ±0.1 - 0.3%F.S | ||||
| Hysterese | ±0.05%F.S | ||||
| Herhaalbaarheid | ±0.05%F.S | ||||
| Kruipen | 0,03%FS/30min | ||||
| Temp-effect op uitvoer | 0,03%FS/10 graden | ||||
| Temp-effect op nul | 0,03%FS/10 graden | ||||
| Ingangsimpedantie | 350/750±10Ω | ||||
| Uitgangsimpedantie | 350/700±5Ω | ||||
| Reactiefrequentie | 100μS | ||||
| Isolatie | Groter dan of gelijk aan 5000MΩ/100V | ||||
| Aanbevolen opwinding | 10V(gelijkstroom) | ||||
| Gecompenseerd temperatuurbereik | -10 - 60 graad | ||||
| Bedrijfstemperatuurbereik | -20 - 65 graad | ||||
| Veilige overbelasting | 150%F.S | ||||
| Ultieme overbelasting | 200%F.S | ||||
| Kabelgrootte | Ø5.2×3m | ||||
| Kleurcode kabel | Invoer: Rood(+), Zwart(-) | ||||
| Uitvoer: Groen(+), Wit(-) | |||||
| Materiaal | Al/roestvrij staal/gelegeerd staal | ||||
Optionele accessoires
 |
Koppelmeter, indicator Accessoires: installatiegereedschap Alleen weergave van koppelwaarde Kabel; Koppelsensorkabel Optioneel: Ondersteuning RS232 |
 |
Snelheidsmeter Accessoires: installatiegereedschap Alleen weergave van snelheidswaarde Kabel: Koppelsensorkabel Optioneel: RS232. |
 |
PC-software 1, Ondersteuning van gegevensweergave, opslag, downloaden. 2. Kan gegevens over koppel, snelheid en energieverbruik weergeven als de aangesloten meter deze functies ondersteunt. |
 |
Zenders: Voor het omzetten van mv/v-uitvoer naar analoge uitvoer, zoals 0-5V / 0-10V/ 4-20mA |
