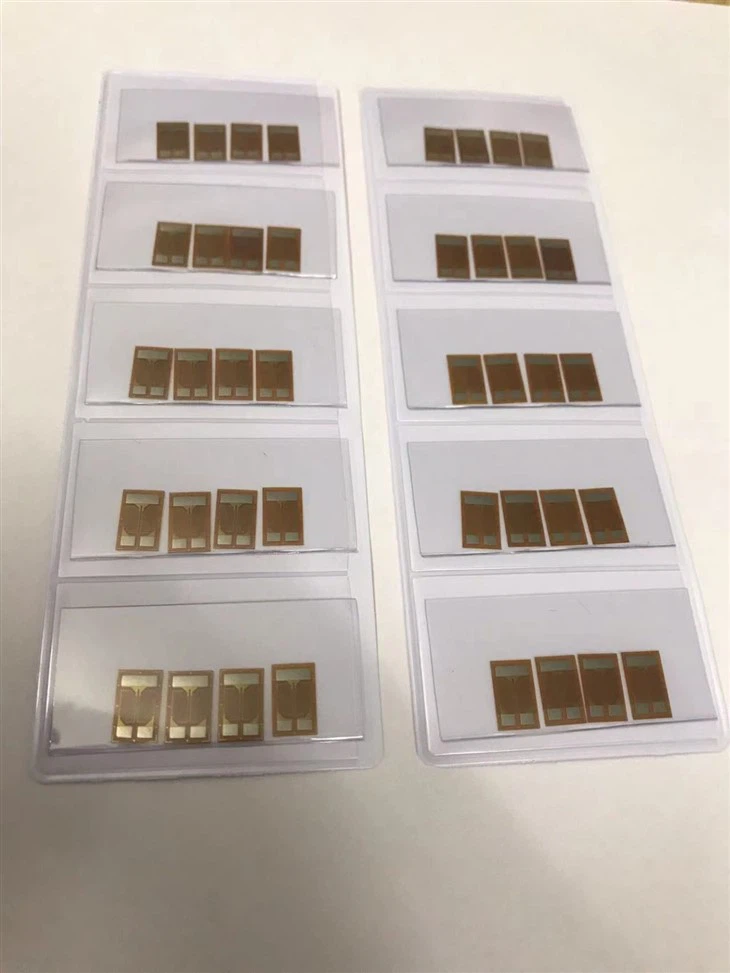

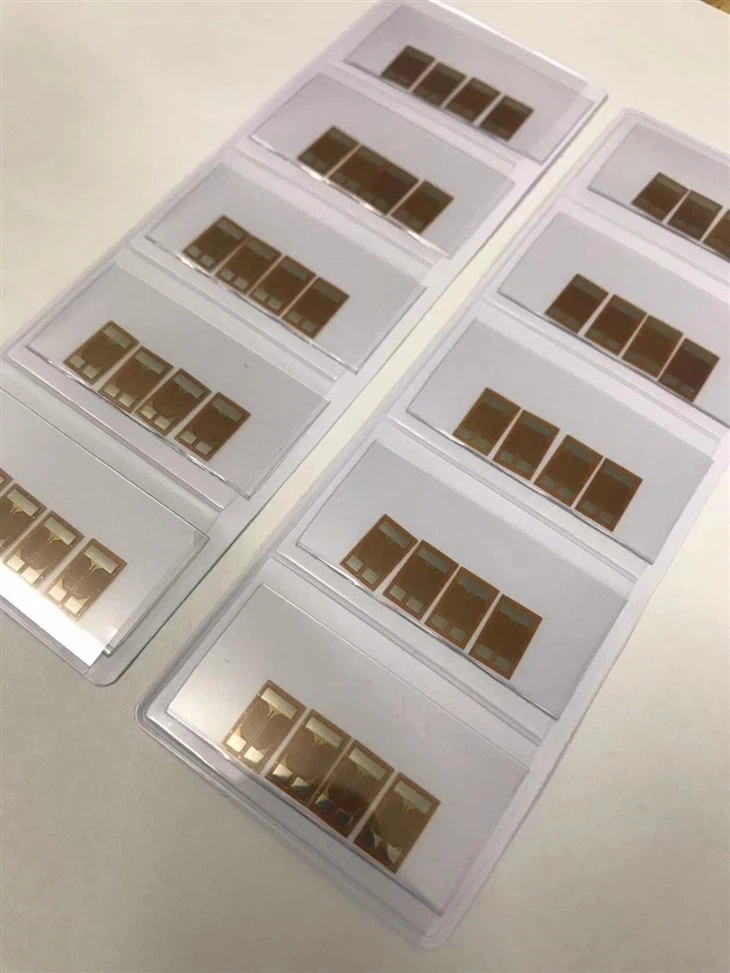

Shear Strain Meters Foly Load Cell

Shear Strain Meters Foly Load Cell

Model: HA -serie

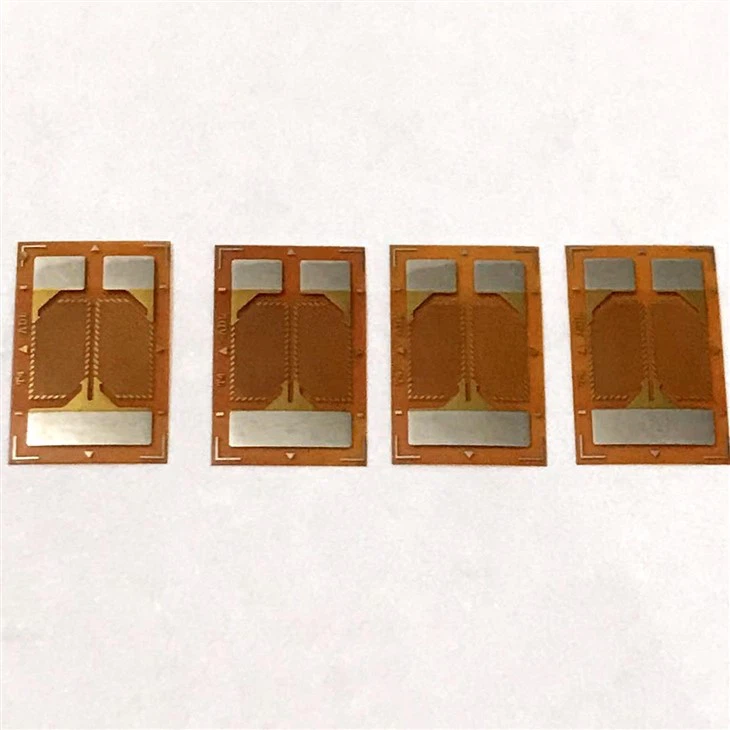

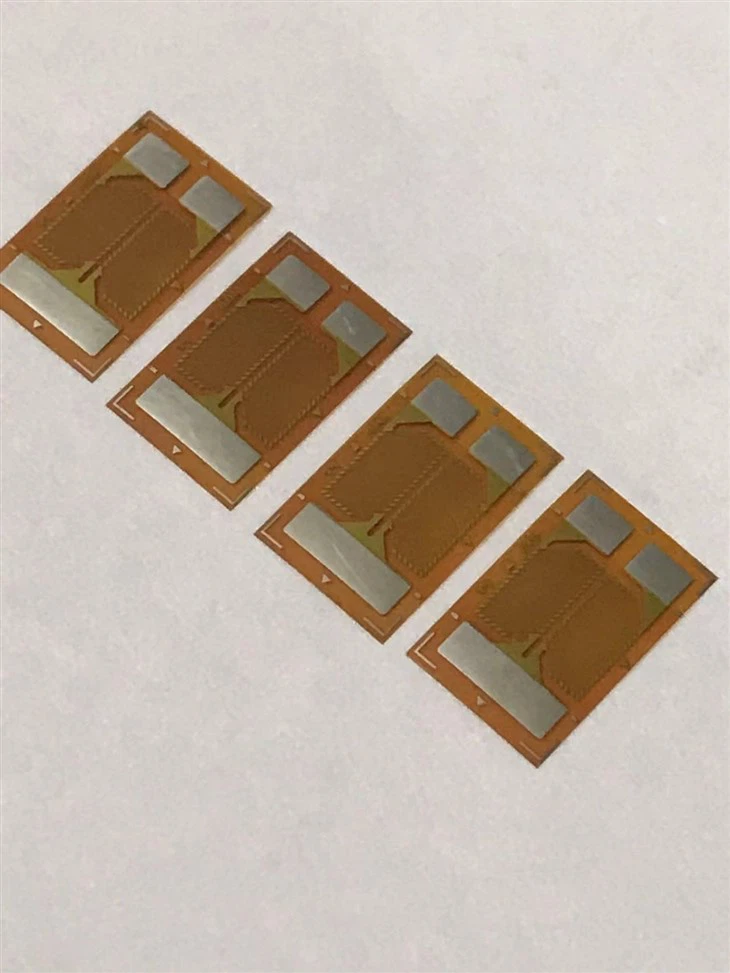

Afschuifspanningsmeterszijn ontworpen om de afschuifspanning te meten als gevolg van koppel of torsiebelasting. Ze kunnen een of twee meetroosters bevatten die aan een enkele drager zijn bevestigd. In een enkele - roosterconfiguratie is het rekmeter -element georiënteerd onder een hoek van 45 graden ten opzichte van de asas. Een twee {- rooster afschuifstammeter, ook bekend als een V -rozet, heeft meetelementen ingesteld op 45 graden en 135 graden. Deze meters worden vaak gebruikt in toepassingen zoals motorschachten en aandrijflijnen, waar ze kunnen worden gebruikt om asvermogen te berekenen op basis van rekmetingen.]

Model: HA -serie
Dragermateriaal: fenolische aldehyde /polyimide /epoxy
Materiaalmateriaal: folie (nikkel koperlegering, constantan of karma)
Weerstand: 350.650,1000 ohm
Operationele temperatuur －30- ＋ 80 graden, temperatuurcompensatiebereik ＋ 10- ＋ 80 graden
Twee (2) soldeerpunten, lange voorwaarden stabiel.

Toepassingen:

Torsie -belastingmeting:Drivesseassen, turbines of roterende machines.

Structurele gezondheidsmonitoring:Bridges, balken of gewrichten onder schuifspanning.

Aerospace/Automotive Testing:Vleugelranden, chassiscomponenten of ophangsystemen.

Materiële wetenschap:Shear -eigenschappen bestuderen in composieten of legeringen.

Voorbeeld use case:

Shear -spanning bewaken in een helikopterrotoras:

• Installeer HA -serie meters op 45 graden op het asoppervlak.
• Maak verbinding met een telemetriesysteem via slipringen.
• Meet real - Tijd torsie -belastingen tijdens de werking om vermoeidheidsfalen te voorkomen.
• Geoptimaliseerd voor afschuif-/torsiespanningsmeting

Opmerking:Andere modellen en maten zijn beschikbaar volgens het verzoek van de klant
